投資結論： AI accelerator 的價值不只在一顆 GPU / ASIC die。封裝把 compute、HBM、I/O、power 與 thermal 疊在一起；其中 RDL、ABF substrate、Underfill 與散熱接觸面，決定大尺寸、高功耗晶片能否量產、良率能否守住。AI package 越大、HBM 越多，越不只是「做一片板」，而是材料、製程、可靠度與客戶認證的綜合門檻。〔S1〕〔S2〕

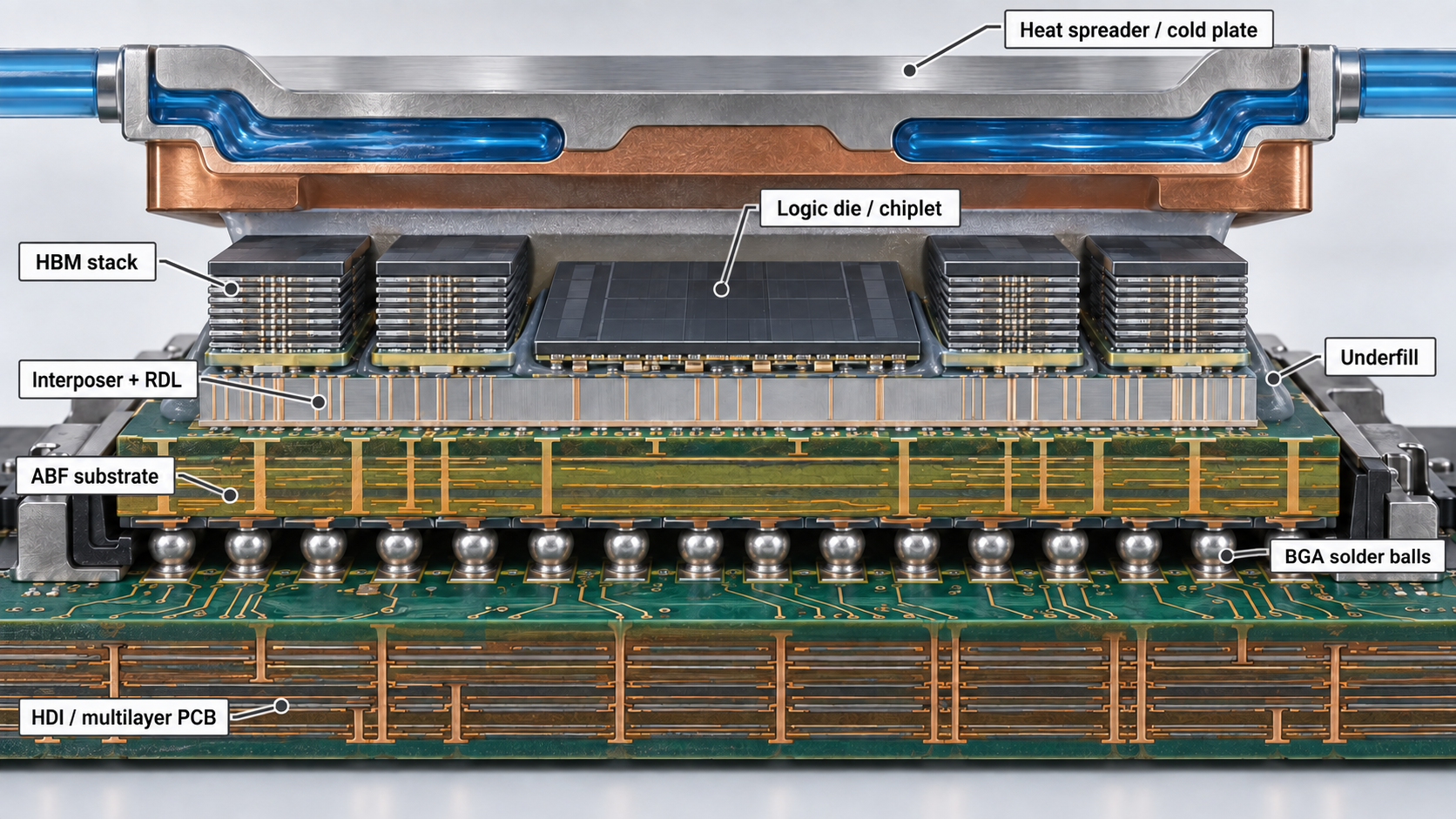

AI accelerator package 剖面
示意圖為通用 AI accelerator package 的半寫實剖面，不對應任何單一客戶或產品的精確製造規格。標註線由上到下依序指向：cold plate / heat spreader、HBM、logic die、interposer / RDL、underfill、ABF substrate、BGA solder balls、server PCB。
每一層在幹嘛
- cold plate： 把 die 的局部高熱流密度攤開並帶走。AI GPU 的 TDP 往上，這層的平整度、接觸面、材料與液冷整合，會直接影響可用功耗與良率。
- chiplet： 真正執行運算的 CPU、GPU 或 ASIC。本體昂貴，所以封裝失效不是「換一顆小零件」而已，而是整個 module 報廢風險。
- HBM： 疊在 logic die 旁邊的高頻寬記憶體。距離短、頻寬高，代價是封裝面積、熱、訊號與供給都更難處理。
- RDL： 讓 logic die 和 HBM 在極短距離下用大量微小連線溝通；它是高密度 I/O 的道路系統，不是一般 PCB。
- Underfill： 填在微凸塊周邊的膠材，主要吸收熱循環造成的機械應力，否則高密度互連容易因翹曲或疲勞失效。
- ABF substrate： 把封裝內超細密的訊號 / 電源扇出到更大面積的 BGA 接點；面積、層數、翹曲、良率與材料供應是載板投資主線。
- BGA solder balls： 封裝與 server PCB 間的最後電氣 / 機械接點。它不決定運算，但決定整個 module 能不能可靠地裝到主板上。
- HDI / high-layer-count PCB： 封裝以下的系統板，負責把訊號、電力送到 memory、NIC、retimer、VRM 與其他板級元件；它和 ABF 同受 AI 拉動，但供應鏈與瓶頸不同。
怎麼讀投資意義
- 越靠近 die，越像高失效成本的技術節點。 先進封裝、interposer、HBM、ABF 的任何一段出問題，都可能犧牲一個昂貴的 AI module；客戶通常更在意良率與可靠度，而不是只砍單價。
- ABF 的難點不是「有銅線就能做」。 它要同時處理細線路、高層數、翹曲、熱膨脹與大尺寸良率；AI GPU / ASIC package 放大後，這些問題會非線性變難。〔S3〕
- 不是每個元件都會有同樣定價權。 BGA / underfill 雖不可少，但要看規格是否成為 bottleneck；ABF、HBM、interposer 與高階散熱，較容易因客戶認證與供給稀缺獲得較高內容值。
